 SRA-4 die weiter entwickelte, universelle Drehzahlmesseinrichtung von Sun |
|
|
|
Juni 2005 |
|
| |
- Universeller Drehzahladapter zur
Ermittlung von konstanten und
dynamischen Drehzahlverläufen.
- Auch für freie Messungen an
allen 4-Takt Diesel- und
Benzinmotoren geeignet.
- Einfachste Handhabung,
Anschlussmöglichkeiten an alle
SUN Motoren- und Abgastester
sowie Fremdfabrikate.
|
 |

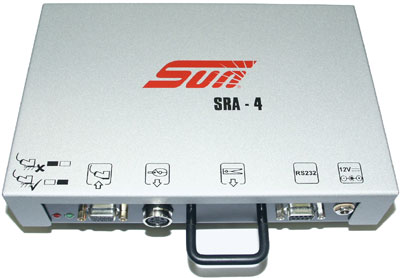

| SRA-4 Drehzahladapter |
| Anwendungsbereich/Funktionsprinzip |
|
Mit dem SRA-4 Drehzahladapter bietet SUN ein universelles Gerät,
das für die Drehzahlerfassung im Zusammenhang mit der AU eingesetzt
werden kann aber ebenso für freie Messungen an allen
4-Takt Diesel- und Benzinmotoren hervorragend geeignet ist.
Der SRA-4 ist auch in der Lage, die Drehzahlerfassung an
Dieselmotoren mit Direkteinspritzung aber auch an Fahrzeugen mit
neuer Generatortechnik problemlos durchzuführen. |
|
Grundsätzlich kann der SRA-4 an jeden SUN Motor- oder Abgastester
angeschlossen werden. Eine Adaption an viele Fremdgeräte ist
ebenso möglich. Dieser universelle Drehzahladapter eignet sich sowohl
zur Ermittlung von konstanten als auch von dynamischen Drehzahlverläufen.
Eine spezielle Auswahl der Zylinderanzahl ist am SRA-4
nicht nötig.
|
|
|
Der zum Lieferumfang zählende Kombisensor verfügt über einen
starken Dauermagneten, der auf einfache Art im Motorraum angebracht werden kann.
Die automatische Funktionsüberwachung mittels mehrfarbiger Leuchtdioden
(LED) ermöglicht das schnelle Auffinden der geeigneten
Platzierung innerhalb des Motorraums.
|
|
Der SRA-4 ist grundsätzlich auf die Auswertung von zwei Signalen
ausgelegt:
-
das Körperschallsignal des Motors
- das Luftschallsignal
Beide Signale werden parallel erfasst, und mittels Auswertalgorithmus
zu Drehzahlimpulsen umwandelt.
|
| Motor |
4-Takt Diesel- und Benzinmotoren |
| Drehzahl |
| Dieselmotoren: |
400…6000 min-1 |
| Benzinmotoren: |
400…8000 min-1
|
|
| Drehzahlsuchbereich |
| Leerlauf: |
400…1200 min-1 |
| Hohe Drehzahl: |
1700…6000 min-1
|
|
| Signaleingang |
Kombisensor für Körperschall und Luftschall |
| Signalausgang |
| Ladungssignal |
|
| (Klemmgeber): |
Simulation e. Klemmgebersignals |
| Digitaler Impuls: |
5 V TTL-kompatibel
|
| Induktiver Impuls: |
Simulation eines Zündungssignals
für induktive Triggerzangen,
ca. 150 mA Amplitude |
|
| Stromversorgung |
Batteriespannung 12 V Gleichstrom, 350 mA
Optional eine externes Netzteil
(Linearspannungsregler, kein getaktetes Netzteil). |
| Betriebstemperaturen |
| Auswerteeinheit: |
0…+50° C,
keine direkte Sonneneinstrahlung |
| Sensorkabel: |
+0…+65° C
(Magnetfuß: -20…125° C) |
|
| Lagertemperatur |
-20…+60° C |
| Luftfeuchtigkeit |
< 90 %, nicht kondensierend |
| Schutzklasse |
| SUN SRA-4: |
IP31
|
| Kombisensor |
IP54 |
|
| Maße (LxBxH) |
227 x 184 x 48 mm |
| Gewichte |
| SUN SRA-4: |
0.8 kg |
| Kombisensor: |
0.38 kg |
|
| CE-Konformität |
89/336/EWG Richtlinie elektromagnetische Verträglichkeit
erfüllt durch Einhaltung der Normen
EN 50081-1 Fachgrundnorm Störaussendung 1992
EN 50082-1 Fachgrundnorm Störfestigkeit 1992 |
|
Zur Grundausstattung des SRA-4 zählen:
-
die Geräte-Einheit des SRA-4
-
der Kombisensor
-
das Anschlusskabel zur Spannungsversorgung an Batterie oder
Zigarettenanzünder
-
die Bedienungsanleitung
Ein Netzteil zur Spannungsversorgung sowie ein Adapter für verschiedene
Fremdfabrikate sind als Option erhältlich.
|
| Inbetriebnahme / Adaptierung am Testgerät |
|
Der Anschluss an einen SUN Abgas- oder Motortester ist mittels der
Triggerzange auf schnelle Art gewährleistet. Der SRA-4 verfügt über
einen Triggerzangenbügel, der zur einfachen Anbringung der Triggerzange
geeignet ist.
Bedingt durch seine leichte Bedienung und der schnellen
Positionierung des Kombisensors im Motorraum ist der SRA-4 das
optimale Universal-Werkzeug zur Drehzahlermittlung. Durch einfache,
kurzfristige Erhöhung der Drehzahl ist der SRA-4 für dynamische
Messungen kalibriert und sofort für den Messeinsatz verfügbar.
|
